Pontos és könnyed és könnyed giljotin nyírást keres, amely teljes fémlemezeket képes vágni 10 mm -nél?
A QC11Y sorozatú hidraulikus giljotin -nyírónk tökéletes az Ön számára.
A QC11Y sorozatú Shear fejlett technológiával van felszerelve, standard E21S vezérlő rendszerrel, nagy teljesítményű hidraulikus hengerekkel és éles pengékkel, amelyeket a vágási szöghez be lehet állítani, hogy minden vágás pontos és pontos legyen.
Részletek képek

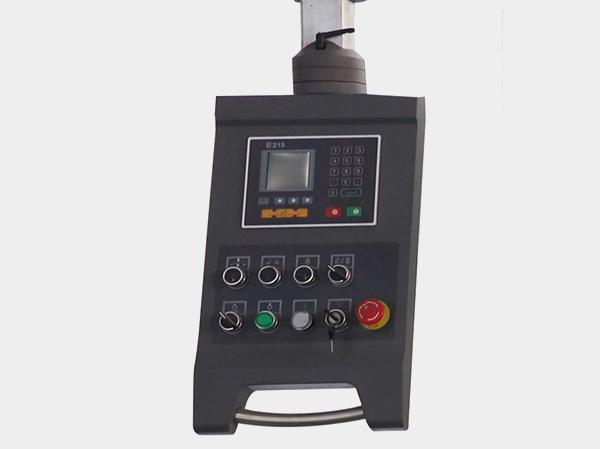

 | E21S vezérlő (szabvány) * A hátsó stop vezérlés, amely képes mind a standard motorok, mind az inverterek vezérlésére; |

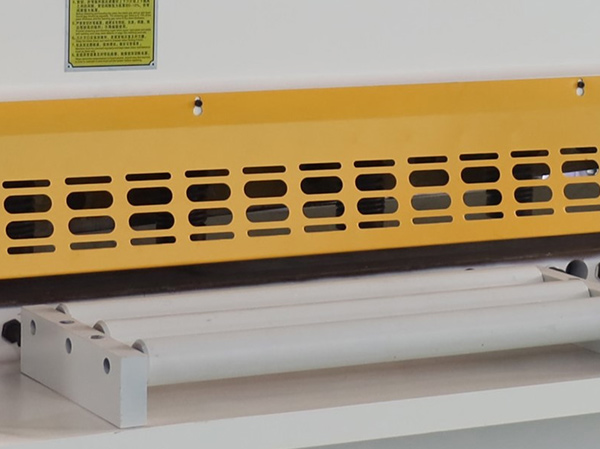

 | Etetési munkaasztal A tápláléklemez sokoldalú mozgatható hengerrel van felszerelve, lehetővé téve a lemez zökkenőmentes előrehaladását és a nyírási helyzet egyszerű beállítását az etetés során. Ez időt és munkát takarít meg, megkönnyíti a labda kényelmes szétszerelését és telepítését, valamint lehetővé teszi az erőfeszítés nélküli karbantartást. |

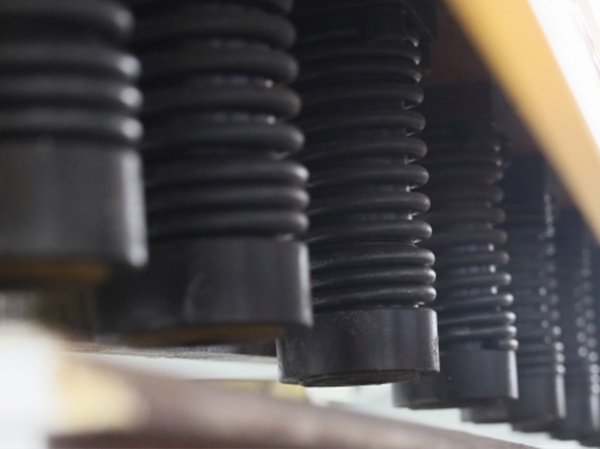

 | Nyomja meg az olajhengert A rugó 60Si2MN ötvözött acélból készül, és a sokkpárnát poliuretánnal megvastagítják. A nyomóbázis, az alsó lemez és az olajtömítés mind megvastagodva, mind importálva. |

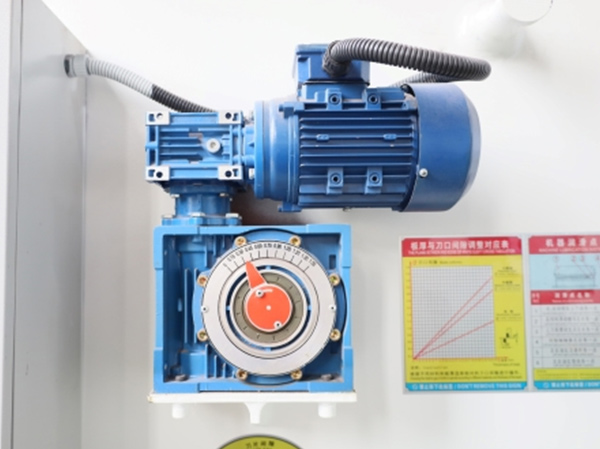

 | Hátsó nyomtávú penge A szerszámtartály alsó része tartalék hengerrel van felszerelve, amely egy excentrikus tengelyhüvelyt tartalmaz. Ezt a hüvelyt a motor reduktora hajtja, hogy forogjon, ezáltal beállítva a felső és az alsó pengék közötti távolságot. |

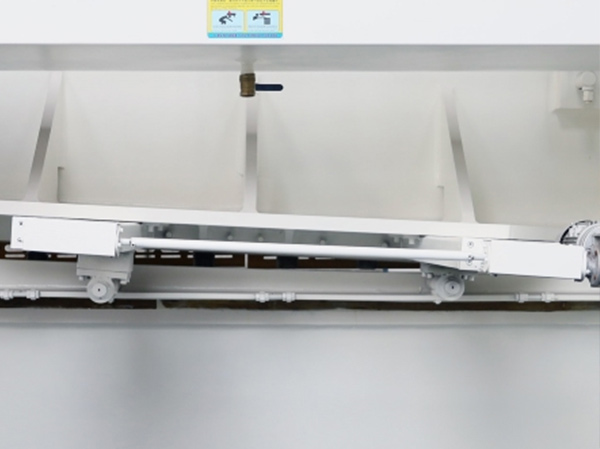

 | Háttérmérő motor Az elektromos hátsó stop eszköz állítható inverterrel van felszerelve, amely lehetővé teszi mind a gyors, mind a lassú beállításokat. Ezenkívül felhasználóbarát numerikus vezérlőberendezéssel van felszerelve, amely előre, hátra és pozicionálási funkciókat kínál. |

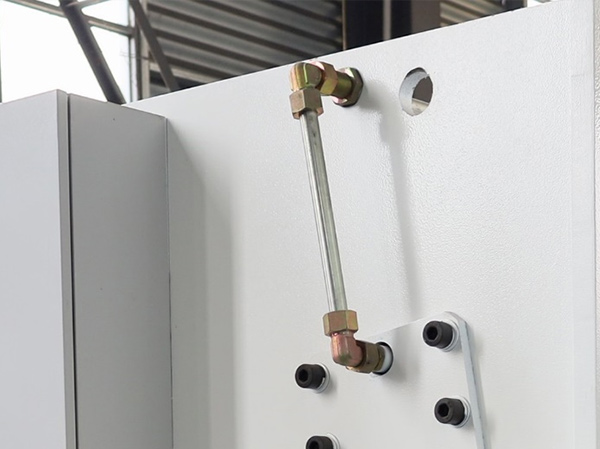

 | Nagynyomású kabátos csőcsatlakozó A zökkenőmentes acélcső és az ujjú ízület közötti kapcsolatot nagynyomású ellenállás jellemzi, biztosítva az olajszivárgást és megkönnyíti az egyszerű karbantartást. |

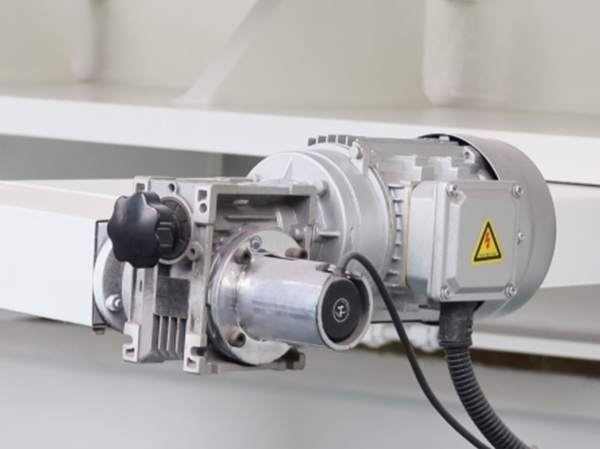

 | Elektromos penge rés beállítása A motort és a reduktort a penge clearance beállításának pontos és gyors szabályozására használják. |

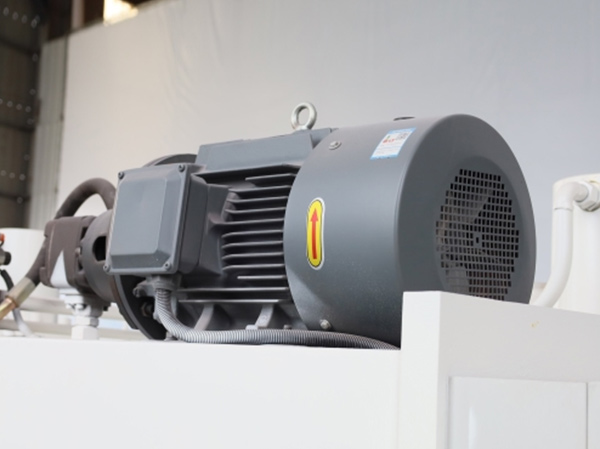

 | Fő motor A nagy kapacitású főmotor bőséges, robusztus teljesítményt nyújt. |
| Modell | Vágó vastagság | Vágási hossz | A stroke -idők száma | Vágási szög | Hátsó tartomány | Főerő |
| Beír | (MM) | (MM) | (T/perc) | (°) | (MM) | (KW) |
| 4x2500 | 4 | 2500 | 16 | 0,5 ~ 1,5 | 20 ~ 600 | 5.5 |
| 4x3200 | 4 | 3200 | 14 | 0,5 ~ 1,5 | 20 ~ 600 | 5.5 |
| 4x4000 | 4 | 4000 | 10 | 0,5 ~ 1,5 | 20 ~ 600 | 5.5 |
| 4x6000 | 4 | 6000 | 8 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x2500 | 6 | 2500 | 18 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x3200 | 6 | 3200 | 15 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x4000 | 6 | 4000 | 12 | 0,5 ~ 1,5 | 20 ~ 600 | 7.5 |
| 6x5000 | 6 | 5000 | 10 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 6x6000 | 6 | 6000 | 7 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x2500 | 8 | 2500 | 13 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x3200 | 8 | 3200 | 11 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x4000 | 8 | 4000 | 9 | 0,5 ~ 1,5 | 20 ~ 600 | 11 |
| 8x5000 | 8 | 5000 | 7 | 0,5 ~ 1,5 | 20 ~ 600 | 15 |
| 8x6000 | 8 | 6000 | 6 | 0,5 ~ 1,5 | 20 ~ 600 | 15 |
| 10x2500 | 10 | 2500 | 12 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 10x3200 | 10 | 3200 | 10 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 10x4000 | 10 | 4000 | 9 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 10x6000 | 10 | 6000 | 6 | 0,5 ~ 2 | 20 ~ 600 | 15 |
| 12x2500 | 12 | 2500 | 12 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x3200 | 12 | 3200 | 10 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x4000 | 12 | 4000 | 9 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x5000 | 12 | 5000 | 7 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 12x6000 | 12 | 6000 | 6 | 0,5 ~ 2,5 | 20 ~ 600 | 18.5 |
| 16x2500 | 16 | 2500 | 8 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x3200 | 16 | 3200 | 7 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x4000 | 16 | 4000 | 6 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x5000 | 16 | 5000 | 5 | 0,5 ~ 2,5 | 20 ~ 600 | 22 |
| 16x6000 | 16 | 6000 | 4 | 0,5 ~ 2,5 | 20 ~ 600 | 30 |
| 20x2500 | 20 | 2500 | 8 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x3200 | 20 | 3200 | 7 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x4000 | 20 | 4000 | 6 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x5000 | 20 | 5000 | 5 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 20x6000 | 20 | 6000 | 4 | 0,5 ~ 3 | 20 ~ 800 | 30 |
| 25 × 2500 | 25 | 2500 | 6 | 0,5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 3200 | 25 | 3200 | 5 | 0,5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 4000 | 25 | 4000 | 5 | 0,5 ~ 3 | 20 ~ 800 | 37 |
| 25 × 5000 | 25 | 5000 | 4 | 0,5 ~ 3 | 20 ~ 800 | 55 |
| 25 × 6000 | 25 | 6000 | 3.5 | 0,5 ~ 3 | 20 ~ 800 | 55 |
Kulcsfontosságú gerincvállalkozás a kovácsolási gépek iparában. A társaság a Hai'an Binhai ipari övezetben, a Jiangsu tartományban található, a gazdaságilag kifejlesztett Jangce -folyó Delta -ban.
Szakterületünk a "Huaduan" márka sorozat nyírógépek, hajlítógépek, tányérgörgőgépek, hidraulikus sajtók, valamint a nyíró gyártósorok kikapcsolása és kiegyenlítése. A termékeket széles körben használják a könnyűiparban, a repülésben, a hajóépítésben, a kohászatban, a műszerekben, az elektromos készülékekben, a rozsdamentes acélból készült termékekben, az építőiparban és a dekorációs iparban. A termékeket Európába, Amerikába, Délkelet -Ázsiába, a Közel -Keletre, valamint más országokba és régiókba exportálják.
Cégünknek számos háztartási nyírási, hajtogatási, gördülő, hidraulikus sajtó, nyírási gyártósorok és egyéb szakmai, kutatási és fejlesztési gyártási termékek minősége, a műszaki szint az ipar élvonalában áll; A Huaduan Edge Edge a fejlett technológiákat otthon és külföldön integrálja a fejlett tudatossággal, az új koncepciókkal és az innovatív szellemekkel, valamint az ipari termékek folyamatosan fejlesztésével, szilárd alapot teremtve a "Huaduan" számára, hogy világhírű márkát hozzon létre a kovácsolási iparban.
Ipari tapasztalatok
Gyári borító
Építési terület
Éves kimeneti érték
Javítva a vágási sebességet CNC lézeres vágógépek Míg a sima vágóélek biztosítása nagyon kihívást jelentő feladat, mivel magában foglalja a több paraméter, például a lézerteljesítmény, a vág...
További információJavítva a nyírógép a berendezések teljesítményének optimalizálásának, a szolgáltatási élettartam meghosszabbításának és a feldolgozási pontosság javításának kulcsa. A támogatási rendszer jav...
További információA pontosságú CNC -gép A különféle anyagok feldolgozásában szereplő eszközök egy komplex kérdés, amely magában foglalja az anyagtulajdonságokat, a feldolgozási pontosságot, az eszköz kiválasz...
További információA QC11Y CNC hidraulikus giljotin nyírógép A fémlemez -vágási technológia pontosságának és hatékonyságának csúcsát képviseli. A nagy teljesítményű műveletekhez tervezték, ez a gép kiemelkedik a 10 mm-es vastagabb fémlemezek vágásában, páratlan pontossággal és megbízhatósággal. Robusztus építési és fejlett funkciói nélkülözhetetlen eszközévé teszik az iparágak számára, amelyek kiemelkedő vágási képességeket és működési hatékonyságot igényelnek.
Kiváló konstrukció és tartósság: A QC11Y nyírók egy kerettel és szerszámpusztulnak, amelyet nagy szilárdságú acélszerkezeti alkatrészekből készítenek. A felső szerszám pihenését a belső stressz kiküszöbölése érdekében enyhítik, ami fokozott merevséget és stabilitást eredményez. Ez a tartós konstrukció biztosítja, hogy a gép következetesen is nagy teljesítményű körülmények között teljesít, pontos és megbízható csökkentéseket biztosítva hosszabb ideig.
Fejlett nyírási mechanizmus: A QC11Y lényege a fejlett hidraulikus rendszere, amely a szerszámtartót a precíziós vezetési sínek mentén hajtja. A robusztus hidraulikus hengerek által üzemeltetett nyírási mozgás sima és pontos, minden művelettel tiszta vágásokat biztosít. A hátsó nyomtávú pengék rendszer, amely egy excentrikus tengelyhüvelyt tartalmazó tartalékhengerrel, motorvezérelt a penge-távolság pontos beállításához. Ez biztosítja az optimális vágási hiányosságokat a változó anyag vastagságához, és javítja a gép teljes pontosságát.
A legkorszerűbb vezérlőrendszer: Az E21S vezérlővel felszerelt QC11Y kifinomult irányítást nyújt a műveletei felett. Ez a vezérlő a hátsó stop beállításokat mind a standard motorokkal, mind a frekvenciaváltókkal kezeli, támogatja a kettős programozható digitális kimeneteket, és tartalmaz egy hatékony munkadarab -számlálási funkciót. Legfeljebb 40 programot tárol, amelyek mindegyike 25 munka lépéssel rendelkezik, és felhasználóbarát felületet tartalmaz, egy kattintással biztonsági másolattal és a paraméterbeállítások helyreállításával. Az LCD képernyő támogatja a zökkenőmentes angol-kínai konverziót, így hozzáférhetővé és könnyen használható különféle környezetben működő üzemeltetők számára.
Elektromos penge -rés beállítása: A nyíró magában foglalja az elektromos penge rés -beállító rendszert, amely motorral és redukálóval használja a penge -távolság gyors és pontos vezérlését. Ez a szolgáltatás lehetővé teszi a gyors beállításokat, megkönnyítve a pontos vágást és a kézi erőfeszítéseket. A rendszer javítja a működési hatékonyságot a beállítási folyamat ésszerűsítésével.
Hatékony táplálkozási rendszer: A QC11Y egy kifinomult táplálék -munkaasztalot tartalmaz, amely mozgatható hengerrel rendelkezik, amelynek célja a fémlemezek zökkenőmentes előrehaladásának megkönnyítése. Ez a rendszer lehetővé teszi a nyírási helyzet egyszerű beállítását az etetés, az idő és a munka megtakarítása során. A kialakítás egyszerűsíti a karbantartást a kényelmes szétszereléssel és a hengergolyó telepítésével is.
Megbízható hidraulikus rendszer: A QC11Y hidraulikus rendszerét a teljesítményre és a tartósságra tervezték, nagynyomású kabátos csőcsatlakozókkal, amelyek megakadályozzák az olajszivárgást és biztosítják az egyszerű karbantartást. A rendszer túlterhelés túlfolyó biztonságvédelemmel van felszerelve, és az olajszint magasságának tiszta megjelenítését biztosítja, lehetővé téve a folyamatos működést a névleges terhelés alatt, akár 16 órán keresztül, megszakítás nélkül.
Erőteljes főmotor: A nagy kapacitású fő motor a QC11Y-t táplálja, amely bőséges és megbízható energiát biztosít a nehéz teherbírású feladatokhoz. Ez a motor biztosítja a következetes teljesítményt, és javítja a nyíró képességét az igényes ipari alkalmazások könnyedén történő kezelésére.
Precíziós hátsó nyomtávú motor: A hátsó nyomtávú motorrendszer beállítható invertert tartalmaz mind a gyors, mind a lassú beállításokhoz, amelyeket egy numerikus vezérlőeszköz kiegészít, amely előre, hátra és pozicionálási funkciókat kínál. Ez a fejlett rendszer pontos irányítást biztosít a hátsó megállás felett, javítva a gép sokoldalúságát és pontosságát.
A QC11Y CNC hidraulikus giljotin nyírógép Úgy tervezték, hogy megfeleljen a legmagasabb pontosság és a hatékonyság előírásainak. Haladó tulajdonságai, robusztus konstrukciója és kiváló teljesítménye felbecsülhetetlen értékű eszközt jelent minden fémmegmunkálási művelethez, megbízható és magas színvonalú vágási eredményeket biztosítva az alkalmazások széles skálájához.
